Сальники набивные

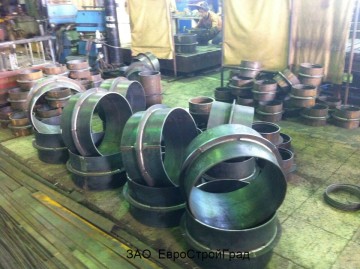

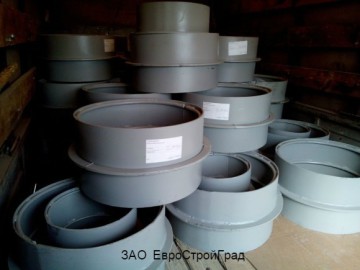

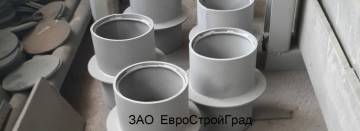

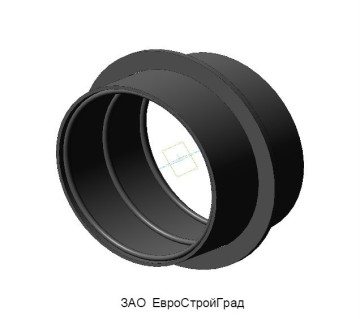

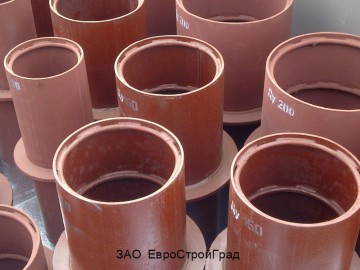

Сальники набивные изготавливаемые по серии 5.900-2 предназначены непосредственно для пропуска металлических труб через стены сооружений в мокрых и сухих грунтах.

Сальники набивные изготавливаемые по серии 5.900-2 могут применятся при перепаде давления на сальнике не более 0,1 МПа при температуре не превышающей +50 С, в неагрессивных средах.

Технические характеристики сальников набивных:

В серии 5.900-2 разработаны сальники набивные с длинной корпуса равной L=200, 300, 500, 800 мм для пропуска через стены сооружений труб с условным проходом Ду 50, 80, 100, 125, 150, 250 ,300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400.

Шифр сальника набивного соответствует Ду пропускаемой через него трубы.

Указания по установке сальников:

Сальник набивной изготавливаемый по серии 5.900-2 необходимо выбирать так, чтобы толщина стены была равна или меньше длины корпуса сальника набивного.

Для предохранения корпуса сальника набивного от смещения - необходимо надежно закрепить и приварить к проходящей рядом горизонтальной и вертикальной арматуре.

Условные обозначения:

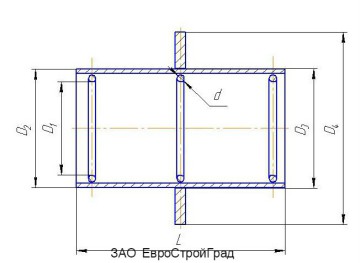

D трубы - условный проход пропускаемой трубы, мм

D1 - диаметр пропускаемой трубы (наружный), мм

D2 - диаметр сальника (наружный), мм

D3 - диаметр сальника с толщиной сварного шва для ребер, мм

D4 - диаметр сальника с ребрами, мм

L - длина сальника, мм

Обозначение сальника серия 5.900-2	Шифр сальника	D трубы	Основные размеры сальника L=200, мм					Масса, кг
Обозначение сальника серия 5.900-2	Шифр сальника	D трубы	D1	D2	D3	D4	d	Масса, кг
ТМ 89	Ду50	57	89	114	116	185	7	5,6
ТМ 89-01	Ду80	89	115	140	142	215		6,9
ТМ 89-02	Ду100	108	140	165	167	240		8,2
ТМ 89-03	Ду125	133	191	219	221	290		14
ТМ 89-04	Ду150	159	239	273	275	345	10	16
ТМ 89-05	Ду200	219	239	273	275	345		16
ТМ 89-06	Ду250	273	291	325	327	395		18,8
ТМ 89-07	Ду300	325	382	426	428	500	15	34,4
ТМ 89-08	Ду350	377	430	478	480	550		42,7
ТМ 89-09	Ду400	426	484	530	532	600		45,8
ТМ 89-10	Ду500	530	584	630	632	735		57
ТМ 89-11	Ду600	630	672	720	722	810		64,9
ТМ 89-12	Ду700	720	772	820	823	920		78,5
ТМ 89-13	Ду800	820	872	920	923	1030		89,3
ТМ 89-14	Ду900	920	972	1020	1023	1130		98,6
ТМ 89-15	Ду1000	1020	1070	1120	1123	1230		113,7
ТМ 89-16	Ду1200	1220	1270	1320	1323	1430		135
ТМ 89-17	Ду1400	1420	1470	1520	1523	1630		155,5

Обозначение сальника серия 5.900-2	Шифр сальника	D трубы	Основные размеры сальника L=300, мм					Масса, кг
Обозначение сальника серия 5.900-2	Шифр сальника	D трубы	D1	D2	D3	D4	d	Масса, кг
ТМ 90	Ду50	57	89	114	116	185	7	7
ТМ 90-01	Ду80	89	115	140	142	215		8,7
ТМ 90-02	Ду100	108	140	165	167	240		10,4
ТМ 90-03	Ду125	133	191	219	221	290		17,9
ТМ 90-04	Ду150	159	239	273	275	345	10	20,6
ТМ 90-05	Ду200	219	239	273	275	345		20,6
ТМ 90-06	Ду250	273	291	325	327	395		24,1
ТМ 90-07	Ду300	325	382	426	428	500	15	42,5
ТМ 90-08	Ду350	377	430	478	480	550		54,1
ТМ 90-09	Ду400	426	484	530	532	600		57,3
ТМ 90-10	Ду500	530	584	630	632	735		70,9
ТМ 90-11	Ду600	630	672	720	722	810		82,1
ТМ 90-12	Ду700	720	772	820	823	920		98,9
ТМ 90-13	Ду800	820	872	920	923	1030		112,3
ТМ 90-14	Ду900	920	972	1020	1023	1130		124,1
ТМ 90-15	Ду1000	1020	1070	1120	1123	1230		144,5
ТМ 90-16	Ду1200	1220	1270	1320	1323	1430		171,3
ТМ 90-17	Ду1400	1420	1470	1520	1523	1630		198,1

Обозначение сальника серия 5.900-2	Шифр сальника	D трубы	Основные размеры сальника L=500, мм					Масса, кг
Обозначение сальника серия 5.900-2	Шифр сальника	D трубы	D1	D2	D3	D4	d	Масса, кг
ТМ 90	Ду50	57	89	114	116	185	7	9,4
ТМ 90-01	Ду80	89	115	140	142	215		11,6
ТМ 90-02	Ду100	108	140	165	167	240		13,9
ТМ 90-03	Ду125	133	191	219	221	290		24,1
ТМ 90-04	Ду150	159	239	273	275	345	10	28,6
ТМ 90-05	Ду200	219	239	273	275	345		28,6
ТМ 90-06	Ду250	273	291	325	327	395		33,9
ТМ 90-07	Ду300	325	382	426	428	500	15	55,9
ТМ 90-08	Ду350	377	430	478	480	550		73,8
ТМ 90-09	Ду400	426	484	530	532	600		76,5
ТМ 90-10	Ду500	530	584	630	632	735		94,0
ТМ 90-11	Ду600	630	672	720	722	810		112,2
ТМ 90-12	Ду700	720	772	820	823	920		133,0
ТМ 90-13	Ду800	820	872	920	923	1030		150,6
ТМ 90-14	Ду900	920	972	1020	1023	1130		166,1
ТМ 90-15	Ду1000	1020	1070	1120	1123	1230		196,4
ТМ 90-16	Ду1200	1220	1270	1320	1323	1430		232,7
ТМ 90-17	Ду1400	1420	1470	1520	1523	1630		268,0
